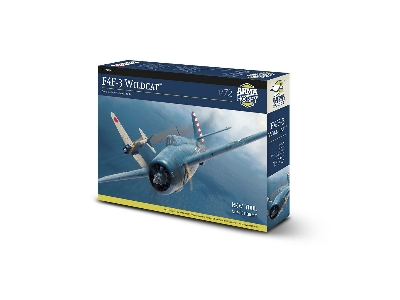

Grumman F4f-3 Wildcat
Arma Hobby 70090

Dane techniczne zestawu

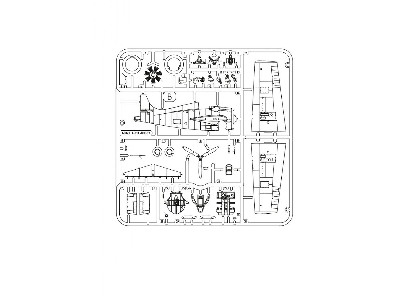

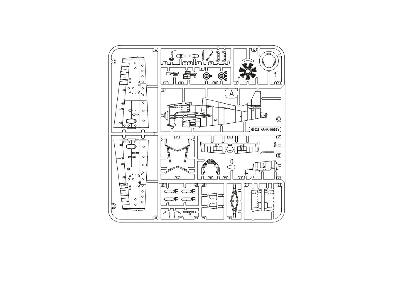

• Materiał: elementy plastikowe

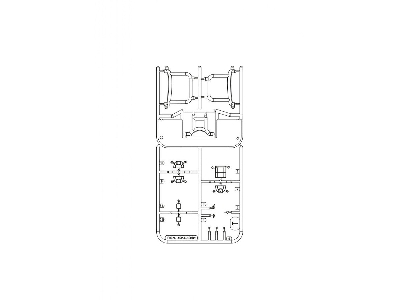

• Oszklenie: przeźroczyste elementy kabiny dostosowane do systemu Arma JIG
• Dodatki w pudełku: maski do kabiny i kół, kalkomanie, kod do pobrania pliku 3D z akcesoriami
• Liczba wariantów oznakowania: 3
• Przeznaczenie: model do samodzielnego sklejenia i pomalowania

Charakterystyka modelu

Zestaw został zaprojektowany od podstaw specjalnie dla wersji F4F-3, z osobnymi formami przygotowanymi wyłącznie dla tej odmiany Wildcata. Różnice konstrukcyjne między F4F-3 a późniejszymi F4F-4 i FM-2 odwzorowano w osobnym projekcie, bez korzystania z wcześniejszych wyprasek Arma Hobby. Pozwala to oddać specyfikę wczesnej wersji z nieruchomymi skrzydłami, używanej bojowo w latach 1940–1942.

Oszklenie kabiny zaprojektowano z myślą o systemie Arma JIG, który ułatwia precyzyjne ustawienie i przyklejenie osłony. Ten sam element oszklenia jest kompatybilny z wcześniejszymi modelami Wildcata Arma Hobby, co ułatwia budowę spójnej kolekcji. W pudełku znajdują się wszystkie plastikowe części niezbędne do złożenia modelu, komplet masek do malowania kabiny i kół oraz kalkomanie dla trzech historycznych maszyn z pierwszych miesięcy wojny na Pacyfiku.

Instrukcja zawiera kod umożliwiający pobranie bezpłatnego pliku cyfrowego 3D z dodatkowymi akcesoriami do F4F-3. Plik jest przeznaczony do samodzielnego wydruku na drukarce 3D lub w zewnętrznej usłudze druku, a jego zawartość – zgodnie z materiałami producenta – pozwala rozbudować model ponad standardową konfigurację z pudełka. Zestaw nie zawiera kleju ani farb; wymagają one osobnego doboru.

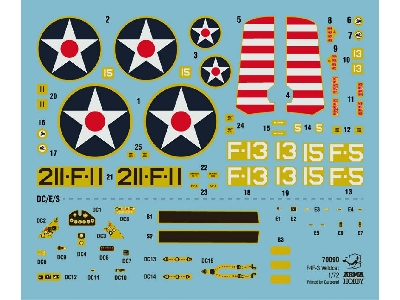

Schematy malowania i oznakowania

Zestaw umożliwia wykonanie jednego z trzech historycznych egzemplarzy z wczesnego okresu wojny na Pacyfiku, obejmujących zarówno lotnictwo marynarki, jak i Korpusu Piechoty Morskiej:

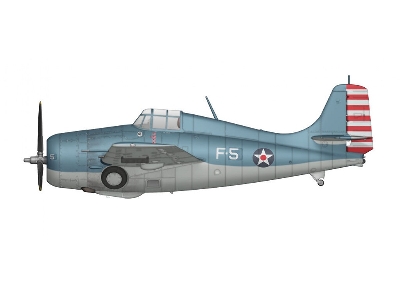

• F4F-3 Wildcat "F-5", VF-2, USS Lexington, Bitwa na Morzu Koralowym, maj 1942 r.
  Myśliwiec z dywizjonu VF-2 operującego z lotniskowca USS Lexington podczas jednej z kluczowych bitew pierwszej fazy wojny na Pacyfiku.
• F4F-3 Wildcat BuNo 4019 "211-F-11", VMF-211, Wake Island, grudzień 1941 r.
  Maszyna Korpusu Piechoty Morskiej z oblężonej bazy na Wake, uczestnicząca w obronie wyspy w pierwszych tygodniach wojny.

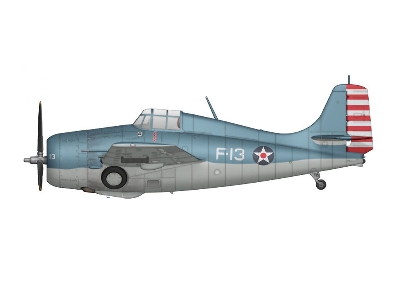

• F4F-3 Wildcat "F-13", VF-3, USS Lexington, początek 1942 r.
  Egzemplarz z dywizjonu VF-3, reprezentujący okres ofensywnych rajdów US Navy na pozycje japońskie przed Bitwą na Morzu Koralowym.

Dobór oznaczeń obejmuje zarówno jednostki pokładowe US Navy (VF-2, VF-3), jak i dywizjon VMF-211 US Marine Corps, co pozwala zbudować model Wildcata z lotniskowca lub z oblężonej bazy na wyspie Wake.

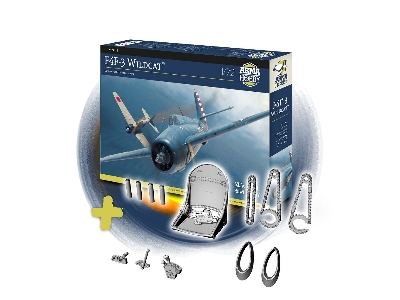

Plik 3D z akcesoriami

Do instrukcji dołączono indywidualny kod, który umożliwia pobranie bezpłatnego pliku 3D z dodatkowymi akcesoriami do F4F-3. Producent udostępnia ten plik w formie cyfrowej, przeznaczonej do wydruku na własnej drukarce 3D lub w zewnętrznej usłudze. Zakres elementów opisano w materiałach do pobrania; ich zastosowanie pozwala rozszerzyć standardową zawartość zestawu o dodatkowe detale, zgodnie z preferencjami modelarza.

Grumman F4F-3 Wildcat – tło historyczne

F4F Wildcat był podstawowym myśliwcem pokładowym US Navy i US Marine Corps w pierwszym okresie wojny na Pacyfiku – od ataku na Pearl Harbor do czasu, gdy F6F Hellcat i F4U Corsair zaczęły pojawiać się w jednostkach w większej liczbie. Wersja F4F-3, odwzorowana w modelu, reprezentuje wczesną odmianę z nieruchomymi skrzydłami, używaną bojowo w latach 1940–1942.

Rozwój konstrukcji

Wildcat powstał w zakładach Grumman jako odpowiedź na zapotrzebowanie US Navy na nowoczesny myśliwiec pokładowy. Pierwszy projekt, dwupłatowy XF4F-1, okazał się ślepą uliczką, dlatego konstruktorzy przeprojektowali samolot w układzie dolnopłata. Kolejne prototypy XF4F-2 i XF4F-3 doprowadziły do powstania wersji seryjnej F4F-3, która trafiła do jednostek liniowych tuż przed wybuchem wojny na Pacyfiku.

F4F-3 otrzymał 14-cylindrowy silnik gwiazdowy Pratt & Whitney R-1830 Twin Wasp z dwustopniową sprężarką, co poprawiło osiągi na większych wysokościach. Charakterystyczny, masywny kadłub, chowane do boków kadłuba podwozie główne i stałe skrzydła odróżniały tę wersję od późniejszego F4F-4, który otrzymał skrzydła składane na pokładzie lotniskowca.

Parametry techniczne F4F-3

• Napęd: 1 × silnik Pratt & Whitney R-1830 Twin Wasp, 14-cylindrowy, gwiazdowy, chłodzony powietrzem
• Prędkość maksymalna: ok. 510–530 km/h na wysokości przelotowej (w zależności od serii produkcyjnej)
• Zasięg: ok. 1 200 km w konfiguracji myśliwskiej, z możliwością zwiększenia przy użyciu dodatkowych zbiorników
• Pułap praktyczny: ponad 10 000 m
• Uzbrojenie standardowe: 4 × karabin maszynowy Browning kal. 0,50 cala (12,7 mm) w skrzydłach

Wildcat w pierwszych miesiącach wojny na Pacyfiku

W chwili ataku na Pearl Harbor F4F był jedynym nowoczesnym myśliwcem pokładowym w służbie US Navy. Wersja F4F-3 brała udział w działaniach bojowych od grudnia 1941 r., osłaniając lotniskowce, konwoje i bazy na wyspach Pacyfiku. W starciach z japońskim A6M Zero Wildcat ustępował przeciwnikowi pod względem zwrotności i osiągów, ale nadrabiał solidną konstrukcją, silnym uzbrojeniem i taktyką nurkowych ataków z przewagi wysokości.

Wake Island i VMF-211

Jednym z najbardziej znanych epizodów z udziałem F4F-3 była obrona Wake Island w grudniu 1941 r. Dywizjon VMF-211 Korpusu Piechoty Morskiej dysponował tam ograniczoną liczbą Wildcatów, z których część została zniszczona na ziemi podczas pierwszych nalotów. Pozostałe maszyny, w tym egzemplarz BuNo 4019 „211-F-11” uwzględniony w zestawie, wykonywały loty przeciw japońskim bombowcom i okrętom, wspierając obronę garnizonu aż do kapitulacji wyspy 23 grudnia 1941 r.

USS Lexington i Bitwa na Morzu Koralowym

Lotniskowiec USS Lexington należał do głównych okrętów uderzeniowych US Navy w pierwszej fazie wojny na Pacyfiku. Dywizjony myśliwskie VF-2 i VF-3, których Wildcaty odwzorowano w zestawie, osłaniały grupę lotniskowcową podczas rajdów na japońskie bazy oraz w Bitwie na Morzu Koralowym w maju 1942 r. Była to pierwsza w historii bitwa lotniskowców, w której okręty przeciwników nie nawiązały bezpośredniego kontaktu wzrokowego, a wynik starcia zależał wyłącznie od lotnictwa pokładowego. F4F-3 pełniły w niej kluczową rolę w osłonie własnych samolotów uderzeniowych i w obronie przed japońskimi formacjami bombowców i samolotów torpedowych.

Porady modelarskie

• Przed rozpoczęciem montażu warto dokładnie przejrzeć instrukcję i od razu wybrać wariant oznakowania, co ułatwi decyzje dotyczące wiercenia otworów i montażu drobnych elementów.
• Oszklenie najlepiej dopasować „na sucho”, korzystając z systemu Arma JIG, a dopiero po uzyskaniu pewnego spasowania przystąpić do klejenia i maskowania.

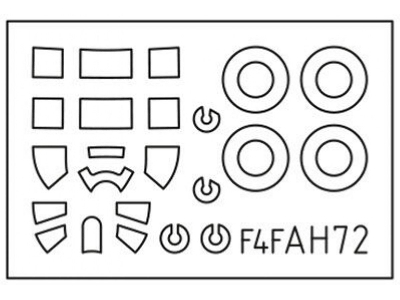

• Maski do kabiny i kół dobrze jest dociskać wykałaczką lub miękkim patyczkiem, aby dokładnie przylegały do ramek i linii podziału, ograniczając ryzyko podciekania farby.
• Przed malowaniem warto odtłuścić powierzchnię modelu (np. w letniej wodzie z dodatkiem detergentu) i zastosować podkład, co poprawi przyczepność farby i uwidoczni ewentualne niedoskonałości szpachlowania.

Najczęściej zadawane pytania

Czy w zestawie znajdują się klej i farby?
Nie. W pudełku znajdują się plastikowe części modelu, elementy oszklenia, maski, kalkomanie oraz kod do pobrania pliku 3D. Klej i farby należy zakupić osobno.

Ile wariantów oznakowania można wykonać z tego zestawu?
Instrukcja przewiduje trzy historyczne schematy malowania i oznakowania: dwa z lotniskowca USS Lexington (VF-2 i VF-3) oraz jeden z Wake Island (VMF-211).

Czym ten model różni się od wcześniejszych Wildcatów Arma Hobby?
To osobny projekt przygotowany specjalnie dla wersji F4F-3, z nowymi formami części i dedykowanym oszkleniem, a nie modyfikacja zestawów F4F-4 lub FM-2.

Do czego służy kod do pobrania dołączony do instrukcji?
Kod umożliwia pobranie bezpłatnego pliku 3D z akcesoriami do F4F-3, przeznaczonego do samodzielnego wydruku na drukarce 3D lub w zewnętrznej usłudze druku.
